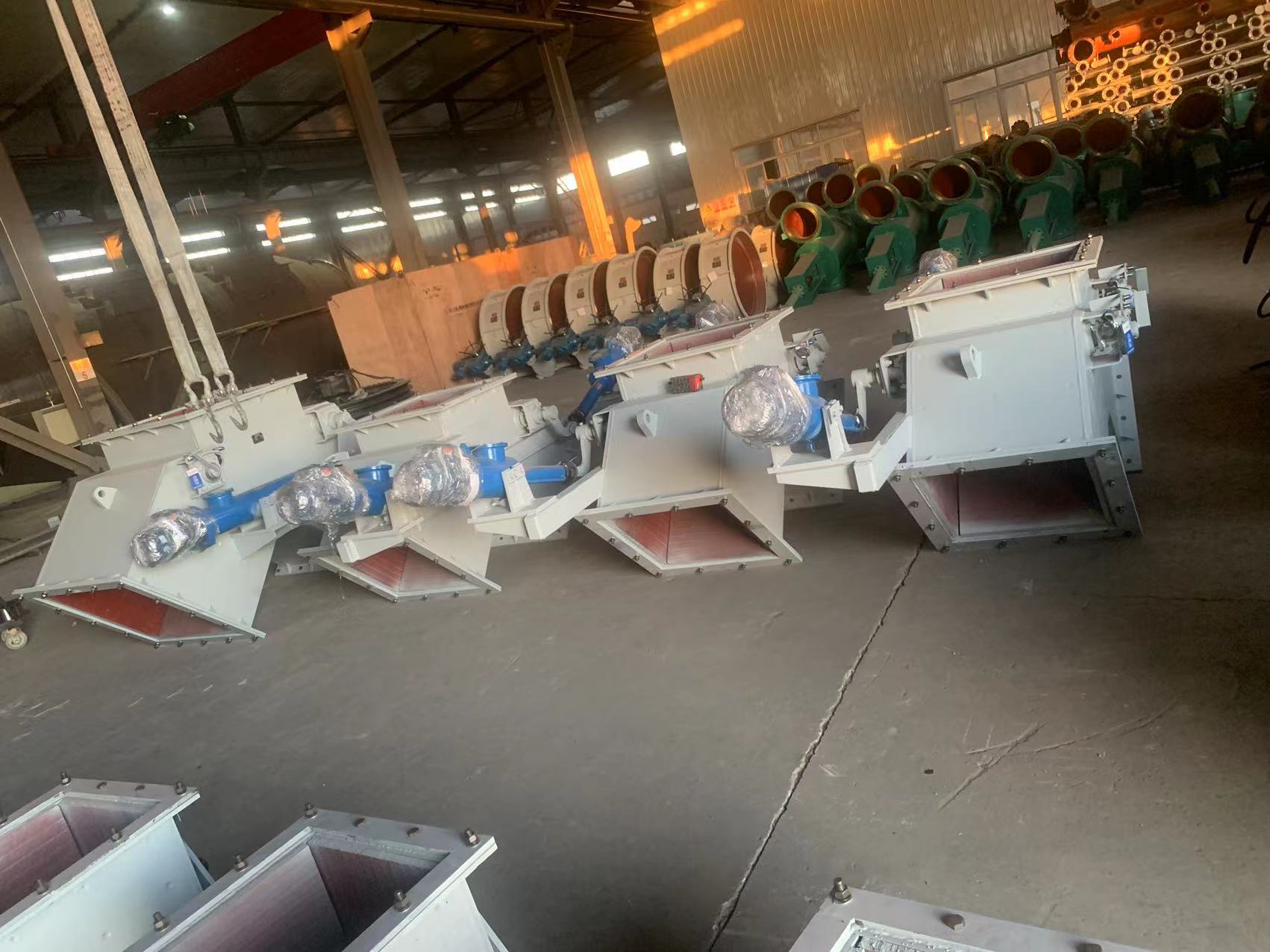

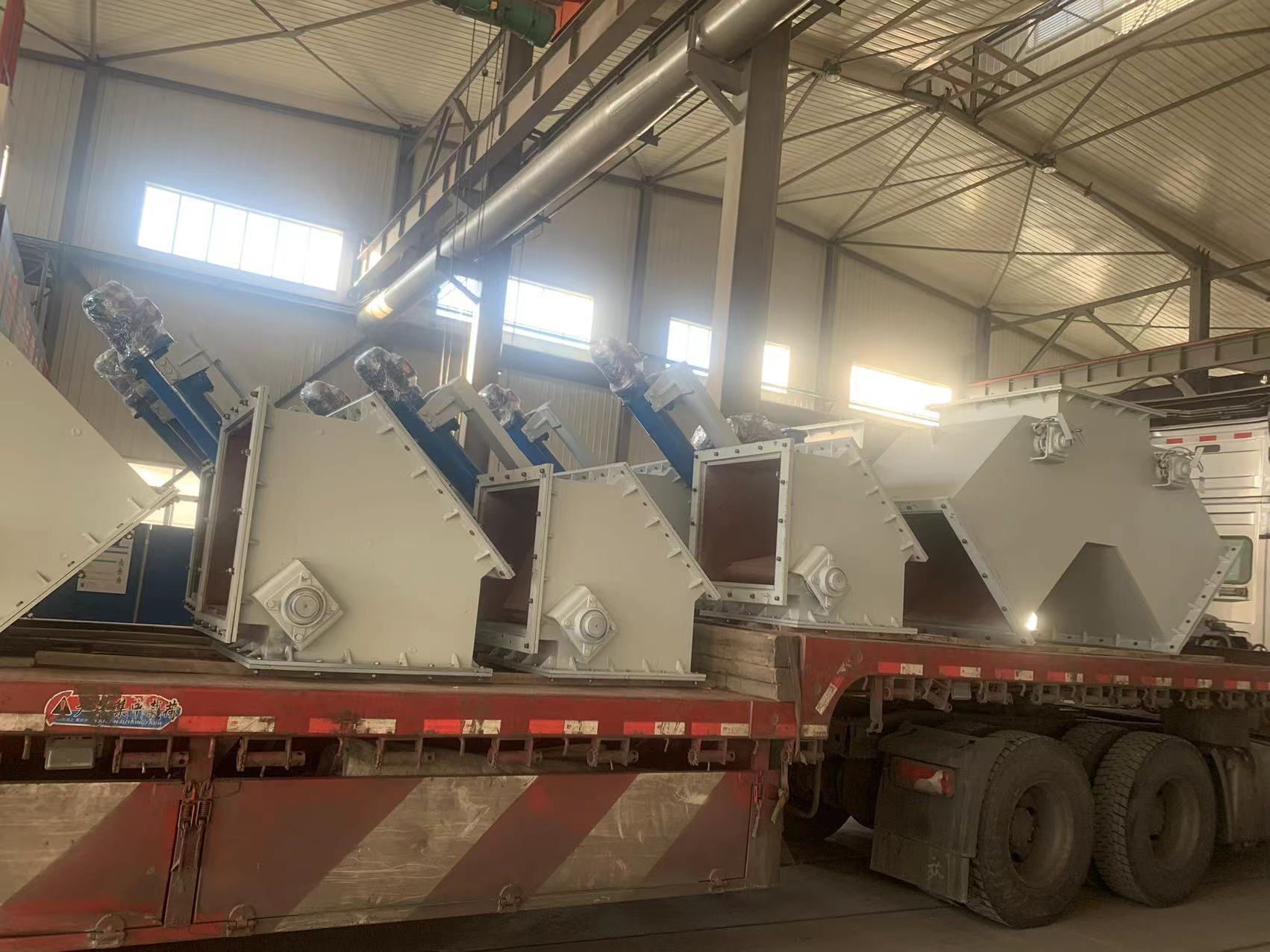

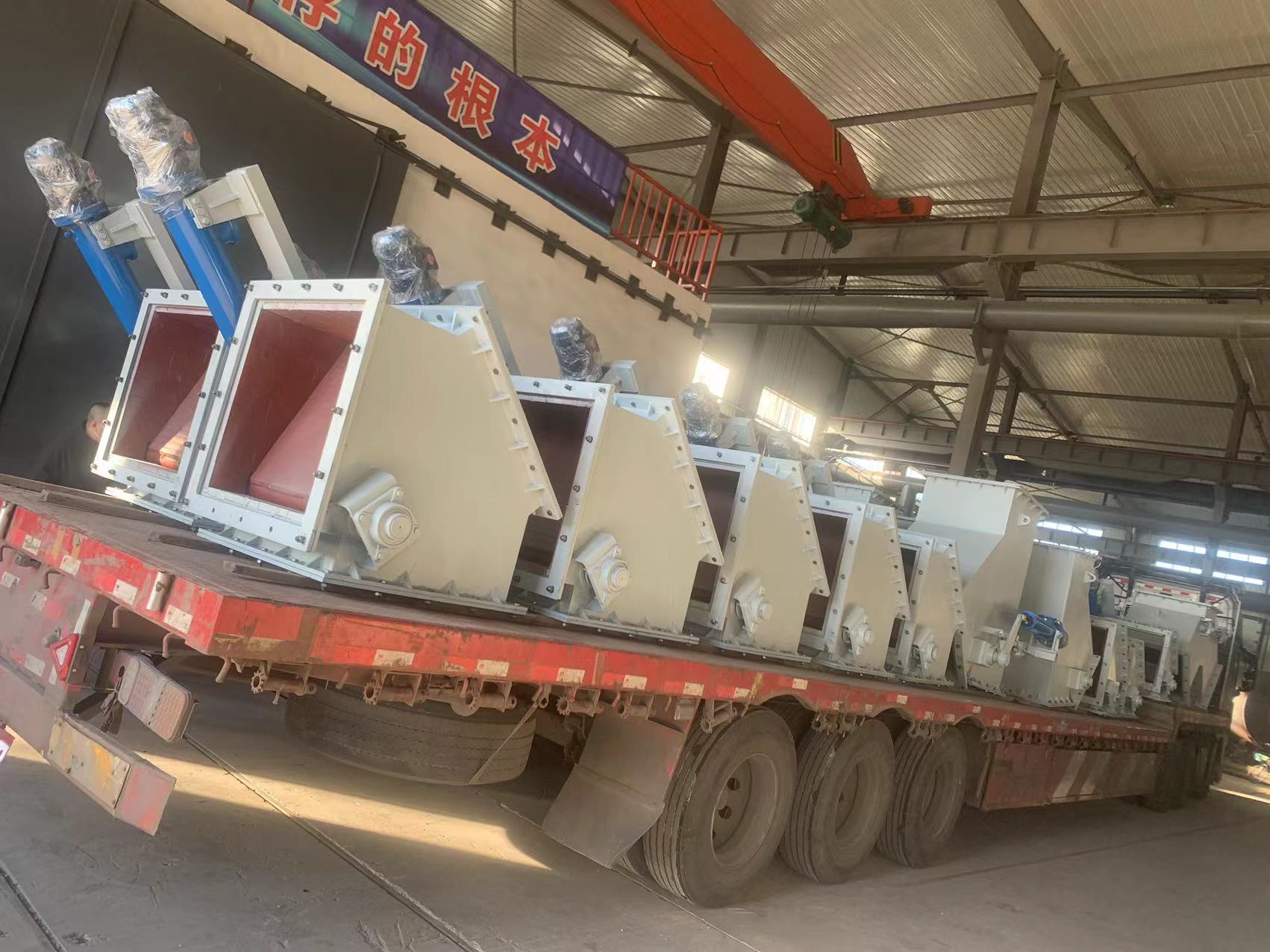

氣動、電動、液動三通分料器
結構特點
本閥適用于建材、水泥、冶金、礦山等行業。在輸送水泥、煤粉、灰料、礦石等固體顆粒管道中起分流作用，可實現分料自動控制。本閥板增加了16Mn襯板，耐磨性好，便于更換。

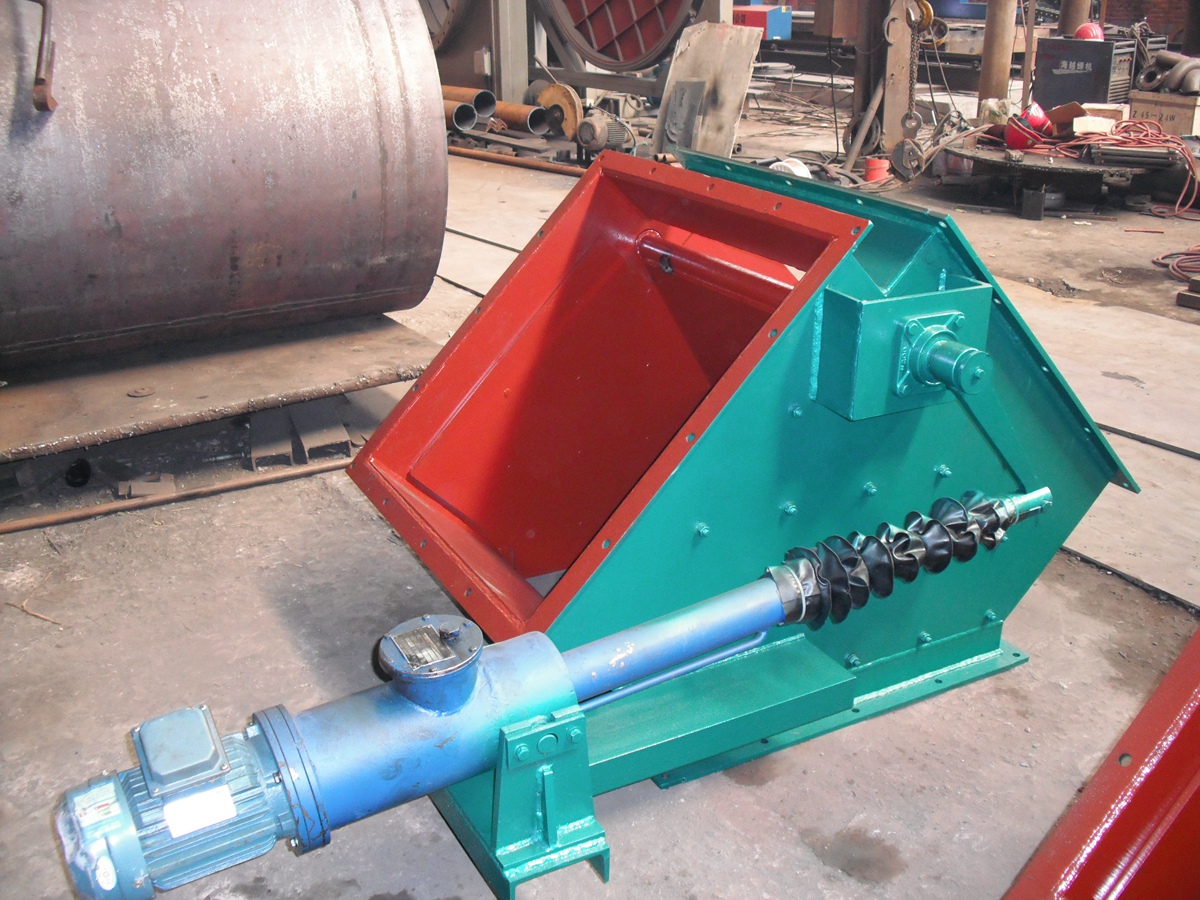

本閥通過驅動裝置推動翻版，實現分流目的。
適用溫度：≤300℃
法蘭尺寸和分流夾角可根據用戶要求制造。

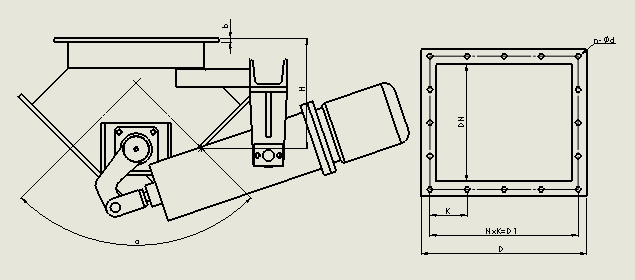

主要結構尺寸
DN | L | D | D1 | α | b | N | K | n-φd |
200X200 | 620 | 306 | 260 | 90° | 8 | 2 | 130 | 8-18 |
250X250 | 640 | 356 | 309 | 90° | 8 | 3 | 103 | 12-18 |
300X300 | 660 | 416 | 366 | 90° | 8 | 3 | 122 | 12-22 |
350X350 | 680 | 466 | 414 | 90° | 10 | 3 | 138 | 12-22 |
400X400 | 706 | 516 | 464 | 90° | 10 | 4 | 116 | 16-22 |
450X450 | 725 | 566 | 516 | 90° | 10 | 4 | 129 | 16-22 |
500X500 | 750 | 626 | 575 | 90° | 10 | 5 | 115 | 20-22 |
600X600 | 790 | 726 | 675 | 90° | 10 | 5 | 135 | 20-26 |
700X700 | 825 | 826 | 774 | 90° | 10 | 6 | 129 | 24-26 |
